Ett väldesignat monteringssystem innehåller mer än bara skenor och klämmor. Varje tillbehör spelar en specifik roll för att säkra paneler, hantera termiska rörelser, upprätthålla elektrisk kontinuitet och skydda takytan. Nedan är en uppdelning av de viktigaste solcellsmonteringstillbehören från YS STEEL.
Skenor utgör den primära horisontella eller vertikala stödstrukturen för PV-moduler. YS STEEL erbjuder extruderade aluminiumskenor i 6005-T5 och 6063-T6 legeringar med klar eller svart eloxerad finish. Kanalerna accepterar glidmuttrar eller T-bultar, vilket gör att installatörer kan placera klämmor var som helst längs skenan utan att borra. Standardlängder inkluderar 2,1 m, 3,3 m, 4,2 m och 6,0 m, med anpassad skärning tillgänglig på begäran. Varje rälsprofil är konstruerad för att minimera nedböjning under belastning samtidigt som den bibehåller en lätt design som minskar frakt- och hanteringskostnaderna.
De viktigaste fördelarna med YS STEEL-skenor inkluderar integrerade trådhanteringskanaler, förmärkta mätguider och ändstycken som skyddar mot vassa kanter. Den övre kanalen är kompatibel med de flesta mellan- och ändklämmor, medan den nedre kanalen accepterar L-fötter, skarvar och jordklackar. För kustområden med hög korrosion erbjuder YS STEEL marin anodisering med en beläggningstjocklek på minst 15 mikron.
Mittklämmor fäster två intilliggande moduler genom att greppa ramkanterna mellan panelerna. Ändklämmor håller den yttersta modulen i varje rad. YS STEEL tillverkar båda typerna av extruderad aluminium med beslag i rostfritt stål. Klämkropparna finns i silver eller svart för att matcha sken- och modulramens estetik. Justerbara toppplattor rymmer ramtjocklekar från 30 mm till 50 mm, och täcker de flesta vanliga PV-moduler.
Varje mittklämma inkluderar en förmonterad T-bult, platt bricka, fjäderbricka och sexkantsmutter. T-bulten glider in i rälskanalen och roterar 90 grader för att låsa på plats. Denna design möjliggör installation för en person och minskar risken att tappa hårdvara på taket. Klämytan har en tandad kant som biter in i modulramen för en säker mekanisk bindning samtidigt som den tillåter termisk expansion längs skenaxeln.

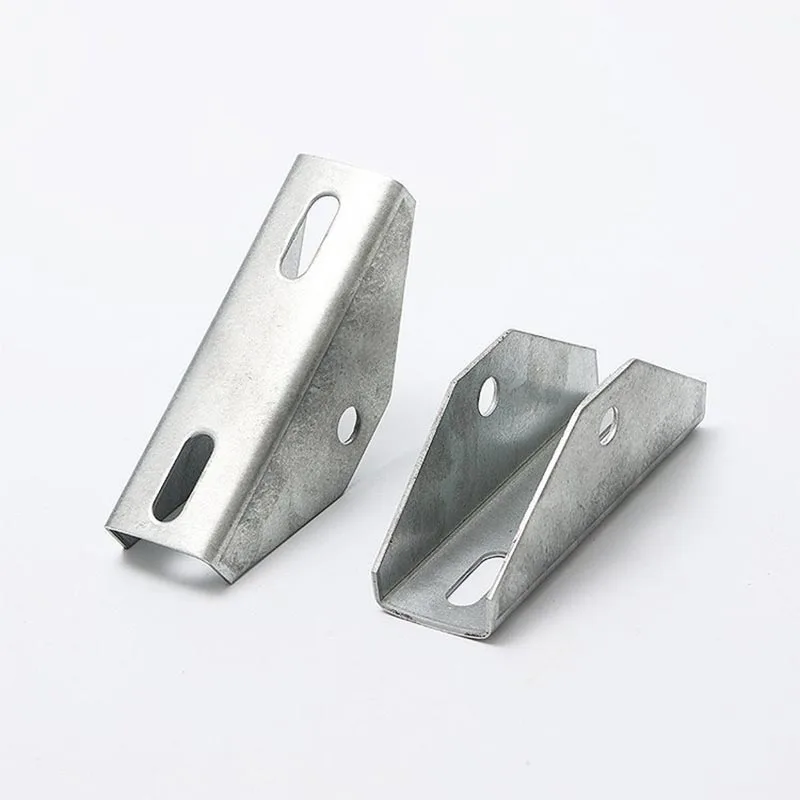

Takfästen kopplar rälssystemet till byggnadskonstruktionen. YS STEEL erbjuder L-fötter, stativ, miniskenor och tiltben för olika taktyper. L-fötter används vanligtvis på lutande shingeltak där lagbultar tränger direkt in i takbjälkar. L-fotsbasen inkluderar förborrade hål för M8 eller 5/16-tums lagskruvar, medan den vertikala flänsen bultar till rälskanalen. Avstånd höjer skenan ovanför takytan för att förbättra luftflödet och möjliggöra termisk rörelse.
För trapetsformade tak av metall tillhandahåller YS STEEL självborrande skruvfästen med EPDM-gummibrickor som tätar genomföringen. Stående sömtak använder icke-penetrerande klämmor som greppar sömprofilen utan att borra hål. Platta betongtak använder ballastsystem med justerbara lutningsben från 5 till 30 grader. Alla takfästen finns i aluminium eller varmförzinkat stål beroende på belastningskrav och miljöexponering.
Jordningstillbehör säkerställer att alla metalldelar i solcellspanelen bibehåller elektrisk kontinuitet och säkert leder bort felströmmar. YS STEEL jordningsklämmor är utformade för att tränga igenom det anodiserade skiktet på skenan och modulramen, vilket skapar en pålitlig metall-till-metall-bindning. Detta eliminerar behovet av separata kopparjordledningar och minskar installationstiden med upp till 40 procent.
Jordklackar fästs på skenan med en ställskruv eller bult och accepterar en blank kopparledare från 6 AWG till 2 AWG. Klackarna är gjorda av förtent koppar eller aluminium med beslag i rostfritt stål. För rälsskarvar tillhandahåller YS STEEL skarvsatser som både sammanfogar två rälssektioner och upprätthåller elektrisk kontinuitet. Alla jordningskomponenter uppfyller UL 2703- och IEC 62561-standarderna för limning med låg resistans.
Takgenomföringar är den vanligaste källan till vattenläckor i solcellsanläggningar. YS STEEL inslagssatser inkluderar aluminium eller rostfria inslagsplåtar, EPDM gummipackningar och kompressionshylsor som tätar runt lagbultar och takkrokar. Beslaget är utformat för att glida under den övre shingelbanan medan den nedre kanten överlappar shingeln nedanför, vilket leder bort vattnet från penetrationen.
Varje blinkande kit testas för vattenbeständighet under simulerade regn- och snöförhållanden. EPDM-packningen bibehåller flexibiliteten från -40°C till 120°C, vilket säkerställer en tät tätning i alla klimat. Blinkning finns i flera storlekar för att matcha vanliga bultdiametrar och takkrokavstånd. För tegeltak erbjuder YS STEEL tegelersättningsbeslag som matchar konturen av böjda och platta tegelpannor.
Fästelement kan vara små, men de bär hela den strukturella belastningen av solpanelen. YS STEEL levererar rostfria bultar, muttrar, brickor och T-bultar i kvaliteterna A2-70 och A4-80 för marina miljöer. Alla gängade fästelement är försedda med anti-kärvbeläggning eller förapplicerad gänglåsande blandning för att förhindra att det gnager och lossnar under vibrationer.
Bultstorlekar sträcker sig från M6 till M12, med längder från 16 mm till 60 mm. T-bultar finns i M8 och M10 för att matcha rälskanalens bredd. Sexkantsmuttrar och flänsmuttrar inkluderar tandade ytor som motstår vibrationslossning. Brickor inkluderar platt-, fjäder- och EPDM-bundna tätningstyper. Varje fästelementsparti kan spåras till sitt materialcertifikat, vilket säkerställer konsekvent draghållfasthet och korrosionsbeständighet.
Korrekt kabelhantering förhindrar kablar från att skava mot vassa rälskanter och håller arrayen ren. YS STEEL kabelklämmor snäpper fast i skenkanalen och håller PV-kablar säkert. Klämmorna är tillverkade av UV-stabiliserad nylon eller aluminium och accepterar kabeldiametrar från 4 mm till 8 mm. Dragkedja i rostfritt stål och kantskyddshylsor finns också för buntar som löper längs skenan.
Kabelrännor och ledningar kan installeras vid sidan av skenan för att dirigera DC hemmabanor. YS STEEL erbjuder clip-on brickor som inte kräver några verktyg och som kan flyttas under installationen. Alla kabelhanteringstillbehör är klassade för UV-exponering utomhus och fungerar i temperaturer från -40°C till 85°C.
Tabellerna nedan ger specifika tekniska data för YS STEEL solcellsmonteringstillbehör. Använd dessa parametrar för att verifiera kompatibilitet med dina projektspecifikationer och lokala byggregler.
| Typ av tillbehör | Material | Ytfinish | Beläggningstjocklek | Korrosionsbeständighet |
|---|---|---|---|---|
| Aluminiumskena | 6005-T5 eller 6063-T6 | Klar eller svartanodiserad | 15-20 mikron | 1 000+ timmar saltspray |
| Mitt-/ändklämma | Aluminium 6005-T5 | Anodiserad silver eller svart | 12-15 mikron | 1 000+ timmar saltspray |
| L-fot / Standoff | Aluminium 6061-T6 eller HDG stål | Anodiserad / varmförzinkad | 70-85 mikron (HDG) | 1 500+ timmar saltspray |
| Jordning Lug | Förtent koppar/aluminium | Tennplätering | 5-8 mikron | Marin grad |
| Blinkande platta | Aluminium 3003 eller rostfritt 304 | Fräsfinish eller bakad emalj | 0.8-1.2 mm sheet | UV- och vattenbeständig |
| Bult / Mutter / Bricka | Rostfritt stål A2-70 / A4-80 | Passiverade | N/A | Utmärkt, saltspraytestad |
| Kabelklämma | UV-stabiliserad nylon PA66 eller aluminium | Svart / naturlig | N/A | Outdoor UV rated |
| Parameter | YS STEEL Standard | Teststandard | Typiskt värde |
|---|---|---|---|
| Räls sträckgräns | ≥ 240 MPa | ASTM B221 | 260-280 MPa |
| Räls ultimat draghållfasthet | ≥ 260 MPa | ASTM B221 | 290-310 MPa |
| Mellan klämkraft | ≥ 1 200 N | UL 2703 | 1 500-1 800 N |
| Ändklämmans utdragningskraft | ≥ 1 000 N | UL 2703 | 1 300-1 600 N |
| Jordningsmotstånd | ≤ 0,1 ohm | UL 2703 | 0,02-0,05 ohm |
| Fästmoment (M8) | 14-16 N·m | ISO 898-1 | 15 N·m rekommenderas |
| Drifttemperaturområde | -40°C till +85°C | IEC 61215 | Klarade termisk cykling |
| Vindbelastningsklass | Upp till 60 m/s | ASCE 7-16 | Projektspecifik |
| Snow load rating | Upp till 5,4 kPa | ASCE 7-16 | Projektspecifik |
| Åtföljande | Tillgängliga storlekar | Kompatibel skena | Kompatibel modulram | Vikt per 100 st |
|---|---|---|---|---|
| Aluminiumskena | 2,1 m / 3,3 m / 4,2 m / 6,0 m | YS35, YS40, YS50 | Vilken standardprofil som helst | 115-330 kg |
| Mellanklämma | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | 30-50 mm ramtjocklek | 4,5-6,2 kg |
| Ändklämma | 30-35 mm, 35-40 mm, 40-50 mm | YS35, YS40, YS50 | 30-50 mm ramtjocklek | 3,8-5,5 kg |
| L-fot | 40x40 mm, 50x50 mm, 60x40 mm | YS35, YS40, YS50 | N/A | 9,0-15,0 kg |
| Jordning Lug | 6-2 AWG tråd | YS35, YS40, YS50 | N/A | 1,8-2,5 kg |
| Blinkande kit | 150x150 mm, 200x200 mm, 250x250 mm | N/A | N/A | 7,0-11,0 kg |
| T-bult | M8x25, M8x35, M10x30, M10x40 | YS35, YS40, YS50 | N/A | 1,2-2,0 kg |
Alla dimensionsdata är föremål för standardtillverkningstoleranser på ±0,5 mm för aluminiumprofiler och ±0,3 mm för bearbetade komponenter. YS STEEL tillhandahåller fulldimensionella ritningar och 3D CAD-filer för varje tillbehör på begäran.
Att välja rätt tillbehör beror på taktyp, moduldimensioner, lokala vind- och snölaster och vilken jordningsmetod som krävs. En systematisk urvalsprocess minskar fältfel och säkerställer att systemet klarar inspektionen smidigt.
YS STÅL tillhandahåller en gratis teknisk översyn före försäljning för varje projekt. Skicka ditt moduldatablad, takplan och lokal vind-/snözon, så kommer teamet att returnera en komplett materiallista med rätt tillbehör för solcellsmontering.
Även de bästa tillbehören kan misslyckas om de installeras felaktigt. Följ dessa bästa metoder för att säkerställa ett säkert och långvarigt system.
YS STÅL inkluderar en tryckt installationsmanual med varje tillbehörssats. Manualen innehåller momenttabeller, avståndsrekommendationer och steg-för-steg-diagram. Digitala kopior finns tillgängliga på YS STEELs webbplats för fälttekniker.
F: Vad är skillnaden mellan mellanklämmor och ändklämmor i solcellsmonteringstillbehör?
A:Mellanklämmor sitter mellan två intilliggande solpaneler och greppar båda panelramarna samtidigt. De har en symmetrisk klämback som applicerar tryck på båda sidor. Ändklämmor fäster den yttersta panelen i rad och har endast en spännyta medan den andra sidan skruvas fast eller glider in i skenan. Ändklämmor måste motstå högre vindkrafter eftersom de håller den fria kanten av arrayen. YS STEEL mitt- och ändklämmor är testade enligt samma strukturella standard, men den mekaniska lastvägen skiljer sig. Montera alltid ändklämmor i början och slutet av varje rälsektion och använd mittklämmor mellan panelerna.
F: Kan YS STEEL solcellsmonteringstillbehör användas på både lutande och platta tak?
A:Ja. Sken- och klämsystemet är universellt och fungerar på alla taktyper. Skillnaden ligger i takfästningsmetoden. För lutande singel- eller tegeltak förser YS STEEL L-fötter med inslags- och lagbultar eller tegelkrokar. För platta tak är samma skenor och klämmor monterade på justerbara tiltben eller ballastfästen. För trapetsformade tak av metall fäster självborrande skruvar med EPDM-brickor L-fötterna direkt på plåten. För stående falstak håller icke-penetrerande falsklämmor fast skenan utan att borra. Tillbehören för kärna för solcellsmontering som skenor, mellanklämmor, ändklämmor och jordklackar förblir identiska över alla taktyper.
F: Hur vet jag vilken rälsprofil som är rätt för mitt projekt?
A:Rälsprofilen beror på spännvidden mellan takfästen och de lokala vind- och snölasterna. Längre spännvidder kräver en högre skena med högre tröghetsmoment för att begränsa nedböjningen. YS STEEL YS35-profil är lämplig för spännvidder upp till 1,2 meter i måttliga belastningszoner. YS40-profilen hanterar spännvidder upp till 1,8 meter och är det vanligaste valet för bostads- och kommersiella projekt. YS50-profilen används för spännvidder över 1,8 meter eller i områden med mycket snö. YS STEEL tillhandahåller lasttabeller som visar maximalt tillåtet spännvidd för varje profil under olika designtryck. Skicka din projektadress och arraylayout för att få en specifik rekommendation.
F: Är YS STEEL jordningsklämmor tillräckliga för att uppfylla UL 2703 utan extra koppartråd?
A:Ja, när hela monteringssystemet inklusive skenor, klämmor och jordklämmor är listat som en enda UL 2703-certifierad enhet, är den integrerade bindningsvägen tillräcklig. Jordklämmorna tränger igenom den anodiserade beläggningen på både skenan och modulramen, vilket skapar en elektrisk bindning med låg resistans. Ingen separat koppartråd eller jordningssko krävs för modulbindning i de flesta jurisdiktioner. Systemet kräver dock fortfarande en direkt anslutning från en skena till huvudjordelektrodledaren. YS STEEL tillhandahåller UL 2703 listdokument och installationsinstruktioner som måste följas exakt för att behålla certifieringen. Om du blandar komponenter från olika tillverkare kanske UL 2703-listan inte gäller, och du behöver en traditionell jordledning.
